Принцип работы ступенчатого переключателя мощности электроплиты: устройство и схемы

Конструкция переключателя: из чего он состоит

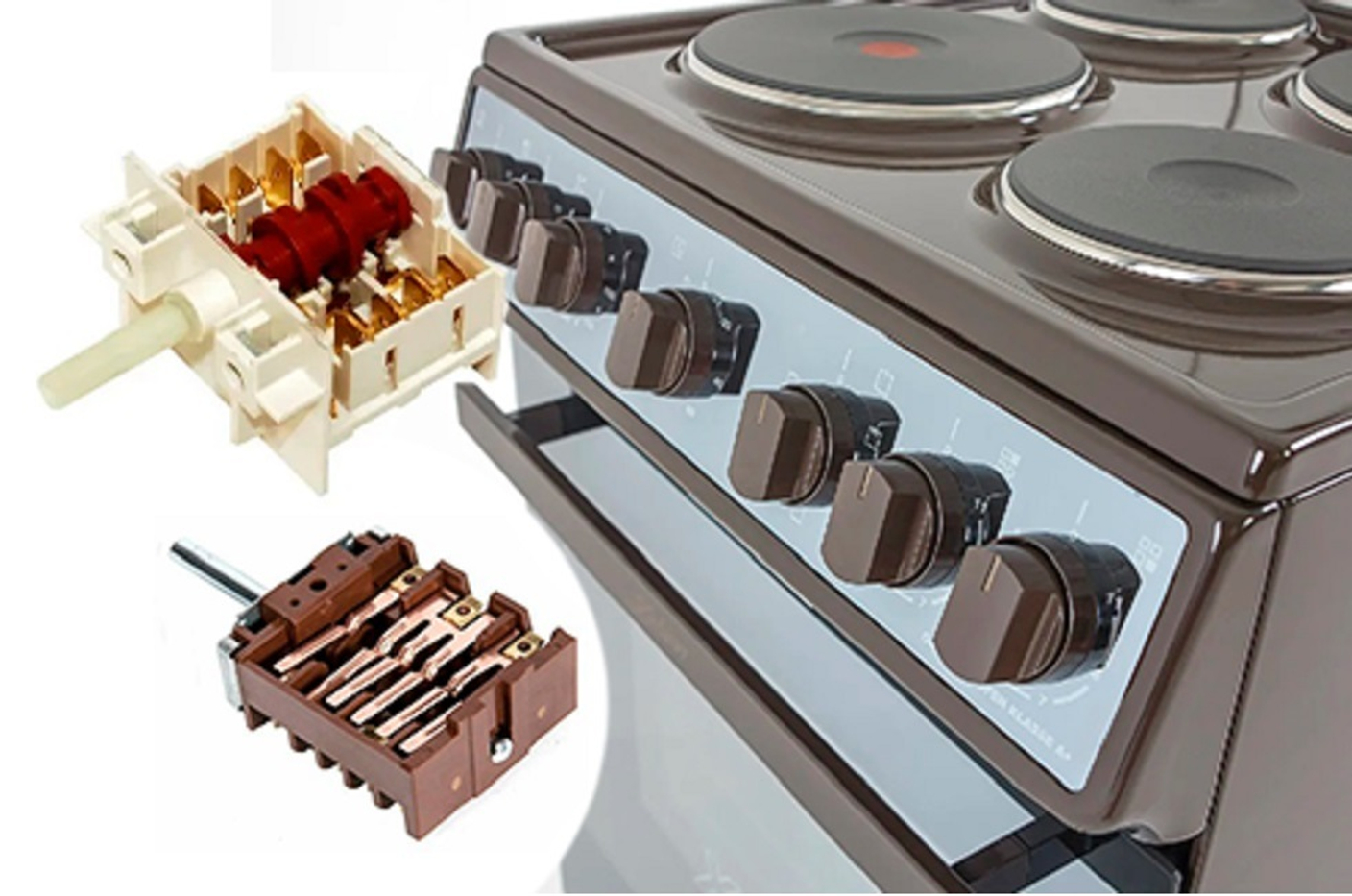

Современные ступенчатые переключатели (например, марки E.G.O. 7la Gottak) устроены достаточно просто, но функционально. Они включают:

🔸 1. Вал (ось) переключателя

• Механическая часть, соединённая с ручкой на панели плиты.

• При вращении перемещает кулачки, переключающие электрические цепи.

• Иногда снабжён ограничителем поворота (например, 6 положений — 6 ступеней).

🔸 2. Кулачковый механизм (программные кулачки)

• Сердце переключателя: набор поворотных дисков с выступами, которые поочередно замыкают/размыкают определённые контакты.

• У каждой ступени своя комбинация замыканий.

• Работают по механическому принципу программирования.

🔸 3. Контактные группы (выводы)

• Могут быть обозначены как:
  L (фаза), P1, P2 (входы), 1, 2, 3... (выходы к ТЭНам), S (индикатор).

• Количество контактов зависит от числа ступеней и типа подключения (одно- или двухконтурная конфорка).

🔸 4. Корпус

• Термо- и диэлектрически устойчивый пластик.

• Закрытая конструкция с защитой от влаги и пыли.

🔸 5. Пружинные контакты / токопроводящие пластины

(те самые "длинные полосочки", с противоположной стороны)

• Правильное название: гибкие токоведущие ламели или подвижные контактные пружины.

• Они соединяют кулачковый диск с контактными площадками и обеспечивают надёжный нажим и замыкание.

---

⚙️ Принцип работы ступенчатого переключателя

1. Пользователь поворачивает ручку (вал), активируя кулачковый механизм.

2. Кулачки нажимают гибкие ламели, замыкая нужные пары контактов.

3. Каждое положение переключателя соответствует определённой схеме включения ТЭНов (нагревателей) — параллельно, последовательно, частично.

4. Чем выше ступень — тем больше мощность подаётся на конфорку.

Пример:

• 0 — всё выключено

• 1 — включён маломощный ТЭН (или его часть)

• 3 — два ТЭНа или один на полной мощности

• 6 — все ТЭНы на максимум

---

📐 Типовые схемы подключения

1. Одноконтурная конфорка (простая)

На каждом щелчке переключатель подаёт питание на разные участки спирали нагревателя.

🧠 На что обращать внимание при подборе и подключении

• Количество контактов (важно: не путать схожие по форме модели)

• Маркировка на корпусе: P1, P2, 1, 2, L, S

• Маркировка производителя переключателя. Например, 46.27266.500
• Наличие схемы подключения на корпусе (не всегда соответствует предыдущей модели) Т.е перед подключением внимательно посмотрите, совпадает ли расположение контактов. Если нет, то провод с P1 со старого переключателя надо установить на P1 нового переключателя. С P2 на P2; с 1 на 1, с 2 на 2 и т.д.
• При подборе по внешнему виду проверять проверять группировку ламелей. Бывает, что количество контактов одинаковое, а ламели сгруппированы по разному.

🧰 Популярные конфигурации переключателей для чугунных конфорок.

🔥 Принцип работы переключателей мощности духовки

В отличие от конфорок, переключатель духовки не только управляет мощностью, но и режимами нагрева: верхний ТЭН, нижний, гриль, комбинированные и т.д. Такие переключатели называют функциональными или режимными.

🧱 Конструкция переключателя духовки

Она схожа с конфорочными, но с добавлением ряда элементов:

• Поворотный вал — как и у конфорки, соединён с ручкой.

• Кулачки и контактные пластины, замыкающие цепи при каждом положении.

• Дополнительные секции контактов — включают/отключают не мощность, а цепи отдельных нагревателей и элементов управления.

Например:

• Ступень 1: только нижний ТЭН

• Ступень 2: верхний + нижний

• Ступень 3: гриль

• Ступень 4: гриль + конвекция

• Ступень 5: разморозка (вентилятор без нагрева)

⚡ Электрические цепи переключателя духовки

Такие переключатели часто имеют 6–10 контактных групп. Контакты могут быть промаркированы как:

• L1, L2 — фазы,

• N — нейтраль,

• 1–6 — на ТЭНы, вентилятор, лампу, таймер, и т.д.

⚠️ Важно: при замене переключателя духовки обязательно сверяться со схемой подключения и маркировкой на старом элементе. Аналоги могут различаться по логике замыкания.

---

📐 Пример схемы переключателя духовки

Электрически это реализуется замыканием разных пар контактов — через кулачковый механизм.

---

🛠 Популярные переключатели духовки

📂 Соответствие старых и новых моделей

Таблица соответствий старых переключателей мощности духовки/конфорок, применявшихся в плитах советского и постсоветского производства, и их современных аналогов, которые можно использовать при ремонте или модернизации:

📌 Важные замечания:

• 🔌 Совместимость не всегда 1:1 — требуется внимательное сопоставление:

  • Количества ступеней

  • Схем замыкания (таблица с контактами)

  • Длины и формы вала

  • Расположения клемм

• 🔧 Некоторые современные модели требуют удлинения/укорочения вала или подгонки посадочного места.

• 🧷 Устаревшие переключатели часто не выпускаются; замена на современный аналог с доработкой — распространённая практика.

🔄 Различие между «позицией» и «ступенью»:

• Позиция — это физическое положение ручки переключателя. В нашем случае — 7 позиций: одна из них — нулевая (выключено), остальные шесть — рабочие.

• Ступень — это режим включения контактов, соответствующий определённой мощности нагрева.

  • Например, на ступени 1 включается только одна обмотка конфорки, на ступени 2 — другая, на ступени 3 — обе и т.д.

Поэтому корректнее говорить:

«7-позиционный переключатель с 6 рабочими ступенями мощности»

---

🔧 На примере переключателя 46.27266.500:

• Позиция 0: выкл. (все контакты разомкнуты)

• Позиции 1–6: ступени мощности от минимальной до максимальной

  • В каждой позиции включается определённая комбинация контактов (например, T1–P1, S1–T2 и т.д.)

Это важно как для подбора замен, так и для понимания логики подключения:
например, советские плитные переключатели зачастую имели меньшее количество ступеней, но могли иметь столько же позиций — путаница здесь критична.

---

💡 Почему часто путают?

В обиходе и на сайтах часто пишут:

«6-ступенчатый переключатель»,
хотя правильнее:
«7-позиционный, с 6 рабочими ступенями».

Это не ошибка, а скорее упрощение, но для технически точного описания, особенно в B2B, лучше придерживаться формулировки по числу позиций.

📅 Полезные ссылки:

• 🔧 Как заменить переключатель мощности электроплиты

• 🔍 Все переключатели в каталоге

Ступенчатый переключатель — это простое, но надёжное электромеханическое устройство, обеспечивающее точное управление мощностью конфорок и режимами духовки. Понимание его принципа работы поможет не только при замене, но и при диагностике проблем с плитой.
