1. Отключите питание
Перед началом любых работ необходимо полностью обесточить плиту — выключить её из розетки или отключить питание через электрощит. Это обязательное требование техники безопасности.
2. Демонтируйте корпус
Снимите заднюю или верхнюю крышку плиты, чтобы получить доступ к блоку управления. В зависимости от модели, переключатель может находиться за передней панелью или внутри варочной части.
3. Сделайте фото подключений
Перед тем как отсоединять провода, сфотографируйте схему подключения. Это поможет избежать ошибок при сборке.
Если на переключателе есть маркировка (например, P1, P2, L, 1, 2, 3, S), обязательно её зафиксируйте. Разные производители могут использовать разную логику подключения, даже при одинаковом расположении клемм.
4. Отсоедините провода и снимите переключатель
Отключите все провода, предварительно пометив их (например, изолентой с номерами). Затем открутите винты крепления переключателя и аккуратно извлеките его.

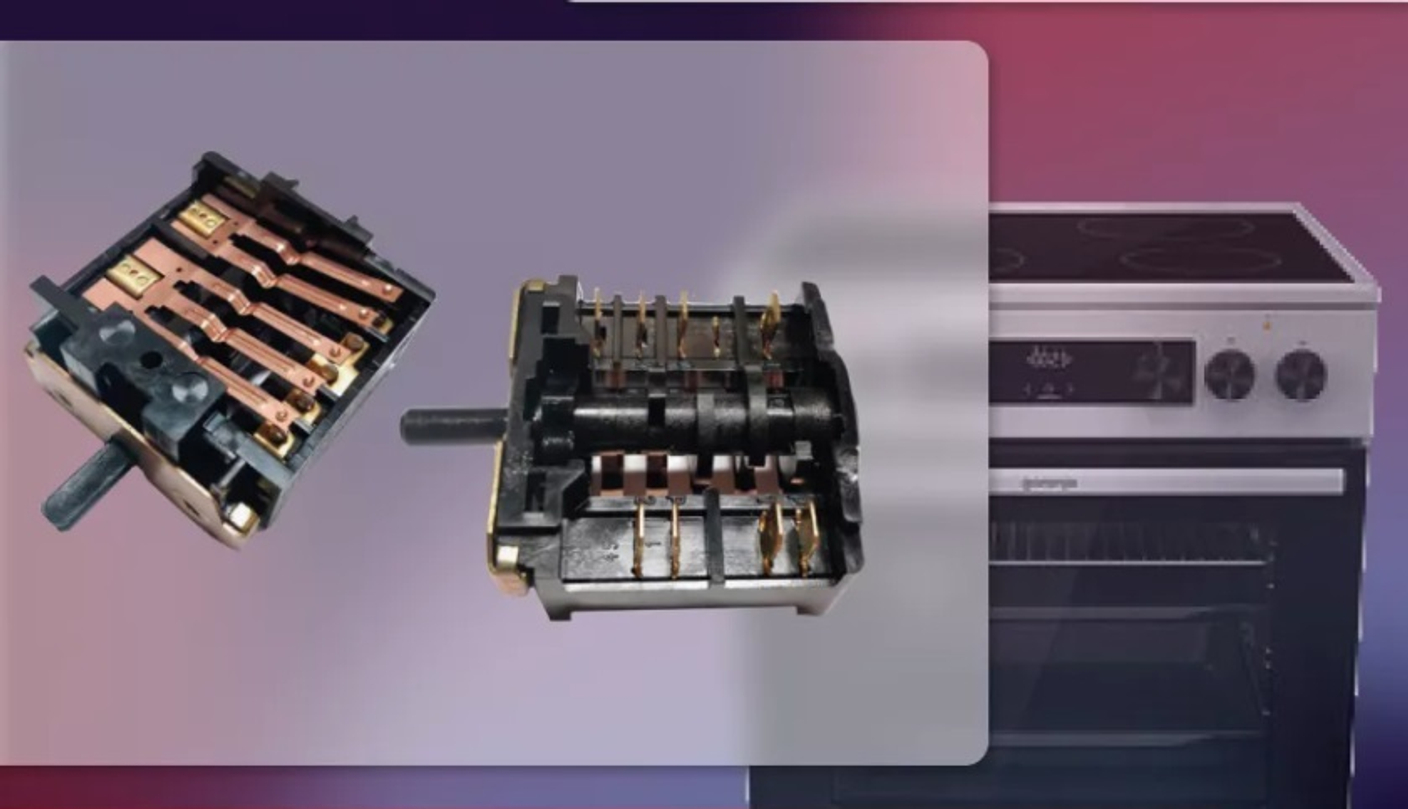

5. Установите новый переключатель
Убедитесь, что новый переключатель соответствует старому по характеристикам:
-
Количество ступеней (режимов)
-
Тип подключения (по схеме или маркировке)
-
Допустимая мощность и напряжение
Если маркировка отличается, сверьтесь со схемой на корпусе или в инструкции — производители часто указывают, какие контакты отвечают за фазу (L/P), выходы на ТЭНы (1, 2, 3) и индикаторы (S).
6. Подключите провода и проверьте
Подключите провода строго по схеме. Закрепите переключатель, закройте корпус и подайте питание. Проверьте работу конфорки на всех ступенях нагрева.
🔍 Полезные советы
-
Не ориентируйтесь только на расположение проводов — всегда учитывайте маркировку контактов.
-
При отсутствии схемы — используйте мультиметр для прозвонки и поиска входного и выходных контактов.
-
При замене на универсальный переключатель обязательно ознакомьтесь с паспортом изделия.
-
Если в плите используется двойная конфорка, переключатель может коммутировать сразу две цепи — подключение будет сложнее.
📌 Популярные бренды переключателей
На рынке наиболее распространены переключатели следующих производителей:
-
EGO (Германия) — часто используются в плитах Bosch, Gorenje, Hansa
-
Zigmund & Shtain — собственные OEM-комплектующие
-
GEFEST — для плит белорусского производства
-
Ariston, Indesit, Electrolux — оригинальные и совместимые переключатели
-
Energy Selector, Ferroli, Thermowatt — на рынке запчастей и замены
Универсальные модели также выпускаются под марками Rika, Stinol, T-Plast, ETI и др.
