«Ремень короткий!» — или почему мастер ставит ту же деталь за 5 минут, а вы мучаетесь час?

Тема наболевшая. В этой статье я подробно, без лишней воды, объясню:

Почему маркировка 1199 J5 может смущать при замерах линейкой (и почему это нормально).
Главный секрет установки: как использование регулировочного болта или пружинного кронштейна двигателя решает проблему «короткого» ремня.
Пошаговый алгоритм действий, чтобы вы больше не боялись порвать новую деталь или погнуть крепления.

Не позволяйте мелочам останавливать ремонт. Часто проблема не в запчасти, а в отсутствии знания.
👇 Читайте инструкцию ниже, сохраняйте и делитесь с теми, кто тоже любит чинить технику сам.

Почему покупателю кажется, что ремень короткий?

Отсутствие рычага: Покупатель пытается надеть ремень, стоя лицом к машине, держа двигатель одной рукой, а ремень другой. У него нет правильного угла обзора и рычага воздействия.
Страх сломать: Он боится погнуть кронштейн двигателя или порвать ремень, поэтому действует аккуратно и слабо.
Неправильная последовательность: Часто пытаются сначала надеть ремень на большой шкив барабана, а потом тянут его к маленькому шкиву двигателя. Это самая сложная позиция, так как расстояние между центрами шкивов максимально.

2. Что делает мастер? (Техника «Правильного натяжения»)

Мастер использует три главных приема, которые превращают «невозможное» в «легкое»:

А. Ослабление крепления двигателя (Ключевой момент!)

В большинстве стиральных машин (Indesit, Ariston, Beko, Candy) двигатель закреплен на кронштейне с прорезью или регулировочным болтом.
Действие мастера: Он немного ослабляет гайки крепления двигателя (не откручивает полностью, а именно ослабляет), чтобы двигатель мог свободно двигаться вперед-назад.
Результат: Двигатель подается максимально близко к баку. Расстояние между шкивами уменьшается на те самые «недостающие» 1–2 см. Ремень надевается легко, как колечко.
Финал: После надевания ремня мастер оттягивает двигатель назад (натягивая ремень) и затягивает гайки. Пружина или жесткий кронштейн фиксируют нужное натяжение.
Ошибка покупателя: Он пытается натянуть ремень на жестко закрепленном двигателе.

Б. Метод «Прокрутки» (Если двигатель жесткий)
В некоторых моделях (например, старые Bosch или LG с прямым приводом, но там ремней нет, речь о классике) двигатель может быть закреплен жестко, но есть возможность прокрутки.
Действие мастера: Ремень накидывается на шкив барабана. Затем, используя ремень как рычаг, мастер прокручивает барабан по часовой стрелке (обычно), одновременно направляя ремень на шкив двигателя. Барабан сам «наматывает» ремень на себя.

В. Использование инструмента (Ложка или монтажка)
Иногда, если доступ неудобный, мастер использует плоскую отвертку (аккуратно!) или специальную лопатку, чтобы поддеть край ремня и завести его на шкив двигателя, пока тот слегка подвижен.

Почему ремень 1199 мм на самом деле 1145 мм?

Это самый частый вопрос, который сбивает с толку покупателей. Чтобы не быть голословным, давайте разберем конкретный пример — популярный ремень для стиральных машин Electrolux (и многих других брендов, таких как AEG, Zanussi).
В каталогах и на упаковках вы часто видите такую запись:
Ремень 1199 J5 (1145 мм)
Артикул, например: 1462477009
Покупатель смотрит на цифры и впадает в ступор: «Как он может быть одновременно 1199 и 1145? Это опечатка? Или мне прислали не тот размер?».
Спокойно. С ремнем всё в порядке. Просто в одной строчке указаны два разных параметра измерения. Давайте расшифруем эту «шифровку».
Что означает цифра 1199?
Цифра 1199 в названии модели (1199 J5) означает внешнюю длину окружности (Outer Circumference). Это длина по самому верху, по гладкой «спинке» ремня.
Если вы возьмете сантиметровую ленту и обернете ею новый ремень снаружи, вы получите примерно 1199 мм.
Этот стандарт маркировки исторически закрепился у многих европейских производителей бытовой техники (Indesit, Ariston, Candy, Electrolux). Для них главная цифра — это внешний периметр.
Откуда взялись 1145 мм?
Цифра 1145 мм в скобках — это внутренняя (рабочая) длина. Это длина по канавкам, которыми ремень соприкасается со шкивами двигателя и барабана.
Именно эту длину вы получите, если попытаетесь измерить ремень изнутри линейкой или рулеткой.
Почему такая большая разница (54 мм)?
Разница возникает из-за толщины самого ремня и высоты его профиля.

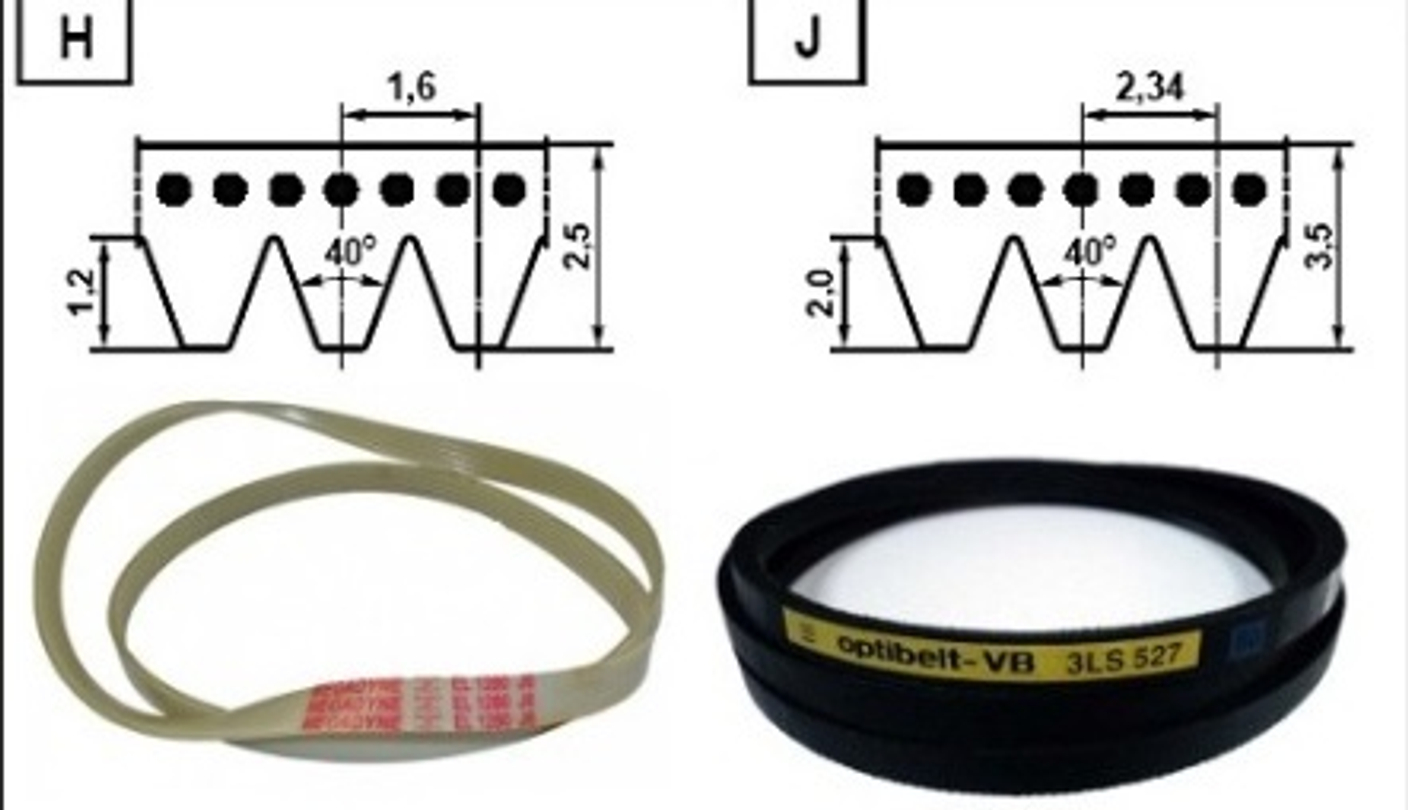

Буква J обозначает профиль ребер (канавок). У профиля J высота ребра составляет около 1.5–2 мм.
Плюс к этому есть толщина основной части ремня (основы).
Физика проста: внешний круг всегда больше внутреннего, если у объекта есть толщина.
Для ремней профиля J эта разница стандартизирована и составляет обычно 50–60 мм.
Простая математика:
1199 мм (внешняя длина) − ~54 мм (толщина основы + высота профиля) ≈ 1145 мм (внутренняя длина)
Так что запись 1199 J5 (1145 мм) абсолютно корректна. Она просто дает полную картину:
1199 — чтобы вы могли идентифицировать модель по маркировке на старом ремне.
1145 — чтобы вы понимали реальную рабочую длину, если вдруг решите измерить деталь вручную.
Как не ошибиться при подборе?
Смотрите на маркировку, а не на замеры.
Если на вашем старом, растянутом и потертом ремне написано 1199 J5, ищите точно такую же надпись. Производители запчастей (будь то оригинал Electrolux или качественный аналог) знают, что 1199 J5 — это стандартный размер для определенного класса машин.
Не доверяйте линейке «на глаз».
Измерить длину кольца мягкой рулеткой сложно: можно натянуть, можно недожать, можно измерить по внешнему краю вместо внутреннего. Ошибка в 1–2 см при ручном замере — обычное дело.
Профиль важнее длины.
Обратите внимание на букву J. Ремень 1199 H5 или 1199 J5 будет иметь другую высоту и форму канавок. Он может оказаться той же длины (1199 мм внешне), но просто не сядет на шкивы или будет слетать. Цифра отвечает за длину, буква — за форму.

Разница между внешней и внутренней длиной зависит от толщины ремня и его профиля.
Профиль J: Буква J обозначает профиль ребер (канавок). Профиль J имеет высоту ребра около 1.5–2 мм.
Толщина ремня: Сам ремень имеет определенную толщину основы.
Формула приблизительно такая:
𝐿
внутр
=
𝐿
внешн
−
(
2
×
𝜋
×
ℎ
)
L
внутр

=L
внешн

−(2×π×h)
Где
ℎ
h — это расстояние от нейтральной оси до внешнего края (примерно половина толщины ремня + высота профиля).
На практике для ремней профиля J разница между внешней и внутренней длиной составляет обычно 50–60 мм.
1199
мм (внешняя)
−
54
мм
≈
1145
мм (внутренняя)
1199 мм (внешняя)−54 мм≈1145 мм (внутренняя)
3. Почему так сделано?
Исторически сложилось два подхода к маркировке:
По внешней длине (Outer Circumference, OC): Часто используется в бытовой технике (Indesit, Ariston, некоторые модели Bosch). Маркировка выглядит как 1199 J5.
По внутренней длине (Inner Circumference, IC) или эффективной длине: Чаще используется в промышленном оборудовании или некоторых других брендах. Маркировка могла бы выглядеть как 1145 J5 или просто 1145.
Как не ошибиться при подборе?
Смотрите на оригинальную маркировку: Если на старом ремне написано 1199 J5, ищите точно такую же надпись. Производители запчастей знают, что 1199 J5 — это стандартный размер для определенных моделей стиральных машин (часто Indesit/Ariston).
Не измеряйте линейкой "на глаз": Измерить длину круга точно линейкой сложно. Лучше считать зубцы/ребра (в данном случае J5 означает 5 ребер) и доверять маркировке.
Помните про профиль: Важно не только число, но и буква профиля (J, H, K). Ремень 1199 H5 будет иметь другую толщину и форму канавок, чем 1199 J5, и не подойдет, даже если длина совпадет.
Итог:
1199 мм — это длина по внешнему контуру.
~1145 мм — это длина по внутреннему контуру (рабочая поверхность).
Оба числа верны, просто они измеряют разные стороны одного и того же ремня. При заказе ориентируйтесь на ту цифру, которая написана на вашем старом ремне.

Но даже ремни с одной маркировкой фактически имеют разную длину.

Это одна из самых больших «болей» в сфере запчастей. То, что ремни с одной маркировкой имеют разную длину — это не брак, а следствие особенностей производства и стандартизации.

Вот почему два ремня с маркировкой 1199 J5 (или любой другой) могут физически отличаться по длине на несколько миллиметров (иногда до 1–2 см):

1. Допуски при производстве (Технологический разброс)
Резина — материал эластичный и подверженный усадке. При вулканизации и охлаждении ремень может немного «сесть» или растянуться.
ГОСТы и международные стандарты (ISO) допускают определенный процент отклонения длины. Для бытовых ремней допуск может составлять ±1% или даже ±2%.
Для ремня длиной 1200 мм допуск в 1% — это 12 мм. То есть один ремень может быть 1188 мм, а другой — 1212 мм, и оба будут считаться «годными» по стандарту завода-изготовителя.

2. Разные заводы-производители (Оригинал или Аналог)
Оригинал: Например, ремень от Indesit может производиться на заводе Dayco или Hutchinson. Они соблюдают строгие допуски.
Аналог: Китайский или турецкий аналог может иметь другую рецептуру резины, другую технологию натяжения корда при производстве. В результате, даже если на коробке написано 1199 J5, фактическая длина может «гулять».
Часто аналоги делают с небольшим запасом или, наоборот, экономят материал.

3. Метод измерения у разных производителей
Не все производители считают «внешнюю длину» одинаково:
Одни измеряют по самому краю резины.
Другие — по нейтральной оси (середине толщины ремня).
Третьи — по внутренней поверхности.
Из-за этого маркировка 1199 у одного бренда может реально соответствовать 1195 мм, а у другого — 1203 мм.

4. «Усталость» и растяжение старого ремня

Если вы сравниваете новый ремень со старым, который стоял в машине:
Старый ремень за годы работы растянулся. Он мог быть изначально 1199 мм, а стал 1210 мм.
Новый ремень имеет заводскую длину (например, 1195 мм).
Вам кажется, что новый короче, но на самом деле он просто еще не растянулся под нагрузкой.
Как это влияет на установку и что делать?
Хорошая новость: небольшая разница в длине (до 1–2 см) критичной не является, благодаря конструкции стиральной машины.
Натяжной механизм: В некоторых стиральных машин двигатель установлен на пружинном кронштейне или имеет регулировочные болты. Это позволяет компенсировать разброс длины ремня. Пружина сама выберет нужный натяг.
Эластичность резины: Ремень профиля J достаточно эластичен. Разница в 5–20 мм легко компенсируется при надевании.
Когда стоит беспокоиться?
-Если разница более 2,5–3 см. Такой ремень будет либо проскальзывать (если длинный), либо создаст чрезмерную нагрузку на подшипники барабана и двигателя (если короткий).
-Если ремень явно толще или уже оригинала (не совпадает профиль канавок).

Практический совет :
Поскольку мы работаем с запчастями 15 лет, то знаем, что идеального совпадения «миллиметр в миллиметр» между разными партиями не бывает.
Как это объяснить:

"Ремень — это резинотехническое изделие, а не металлическая деталь. У него есть технологический допуск по длине (как у одежды бывает размер 'M', но одна футболка сидит чуть свободнее, другая плотнее). Главное — совпадение профиля (J5) и примерной длины. Натяжной механизм машины сам подстроится под небольшие отличия."
Как проверяем при продаже:

1) Для некоторых брендом есть сервисная документация, где по модели машины можно определить код детали. В первую. очередь рекомендуем оригиналы. Но они не всегда в наличии, бывают дорогими или сняты с производства.
2) Если нет документации на требуемый бренд, то клиент присылает фото старого ремня, где видна маркировка, ориентируемся на неё. Если маркировки нет, лучше измерять внутреннюю длину (по канавкам), так как она меньше зависит от износа краев, и искать аналог с ближайшим значением внутренней длины. Но всегда предупреждайте: "Берите с запасом на допуск, машина сама натянет".
Именно поэтому вы часто видите, что в каталогах один и тот же ремень может идти под кодами разных производителей с небольшими различиями в цифрах, но считаться взаимозаменяемым.

❓ Частые вопросы (FAQ)

1. Я измерил новый ремень, он на 1 см короче старого. Это брак? Скорее всего, нет. Старый ремень за годы работы растянулся («устал»). Новый ремень имеет заводскую длину с допуском ±1%. Конструкция стиральной машины (пружинный кронштейн двигателя) специально создана для того, чтобы компенсировать эту разницу. Смело устанавливайте.

2. Можно ли использовать ремень с другой маркировкой, если цифры похожи? Нет. Важно совпадение трех параметров:

Длина (например, 1199).
Профиль (буква J, H или K).
Количество ребер (цифра после буквы, например, 5 в J5). Ремень 1199 H5 не подойдет вместо 1199 J5, даже если длина совпадает, так как у них разная высота и шаг канавок.

3. Что делать, если я ослабил двигатель, но ремень все равно не лезет? Проверьте, не перекручен ли ремень. Он должен лежать ровно. Если доступ неудобный, попробуйте сначала надеть ремень на маленький шкив двигателя, а затем, прокручивая большой шкив барабана рукой, «натянуть» ремень на него. Не используйте острые предметы (отвертки), чтобы не повредить резину.

4. Как понять, что ремень натянут правильно? При правильно отрегулированном натяжении ремень не должен провисать, но и не должен быть натянут как струна.

Проверка: Нажмите большим пальцем на ремень посередине между шкивами. Он должен прогибаться примерно на 1–1.5 см.
Если ремень свистит при первом включении — он слишком слаб (или шкивы грязные).
Если машина гудит или вибрирует сильнее обычного — ремень перетянут.

5. Нужно ли смазывать ремень или шкивы? Категорически нет! Резина должна сцепляться со шкивами за счет трения. Любая смазка (масло, силикон, мыло) приведет к проскальзыванию, перегреву и быстрому износу ремня. Шкивы должны быть сухими и чистыми.

6. Почему на одном сайте написано 1199 мм, а на другом 1145 мм для одного и того же артикула? Это особенность маркетинга разных магазинов. Одни указывают внешнюю длину (по стандарту производителя), другие — внутреннюю (рабочую). Смотрите на буквенно-цифровой код модели (например, 1199 J5). Если код совпадает — ремень подойдет, независимо от того, какую цифру продавец вынес в заголовок.

7. Ремень слетает сразу после установки. В чем причина? Обычно это происходит по двум причинам:

Ремень не попал в пазы шкивов (перекосился при надевании).
Шкивы изношены, загрязнены резиновой пылью или имеют заусенцы. Перед установкой нового ремня обязательно протрите шкивы тряпкой и проверьте их целостность.

Остались вопросы? Пишите в комментариях или присылайте фото маркировки вашего старого ремня — мы поможем подобрать точный аналог! 🛠️

Ремонт — это просто, если знать нюансы

Замена приводного ремня — одна из самых частых и благодарных процедур в ремонте стиральной машины. Это недорого, не требует сложного инструмента и возвращает технике жизнь еще на несколько лет.

Главное, что нужно запомнить:

Не пугайтесь цифр. Разница между внешней (1199 мм) и внутренней (1145 мм) длиной — это норма физики, а не ошибка производителя.
Доверяйте маркировке. Буквы и цифры на старом ремне — ваш главный ориентир.
Используйте механику. Ослабьте крепление двигателя, и «короткий» ремень встанет на место легко и быстро.

Помните: современная техника часто требует не столько силы, сколько смекалки и понимания конструкции. Не бойтесь пробовать, но всегда действуйте аккуратно и отключайте прибор от сети перед началом работ.

🛒 Где купить правильный ремень?

Чтобы не гадать с размерами и быть уверенным в качестве, подбирайте запчасти по бренду вашей техники. В нашем каталоге собраны проверенные оригиналы и качественные аналоги с правильной маркировкой:

👉 Перейти в каталог «Ремни для стиральных машин» (по брендам)

Если вы сомневаетесь в выборе — пришлите нам фото маркировки старого ремня или модель вашей стиральной машины. Мы поможем найти ту самую деталь, которая встанет идеально.

Берегите свою технику и делайте ремонт с удовольствием!
