Пришла партия новых ТЭНов — половина «бьёт током».
Брак? Совсем нет...

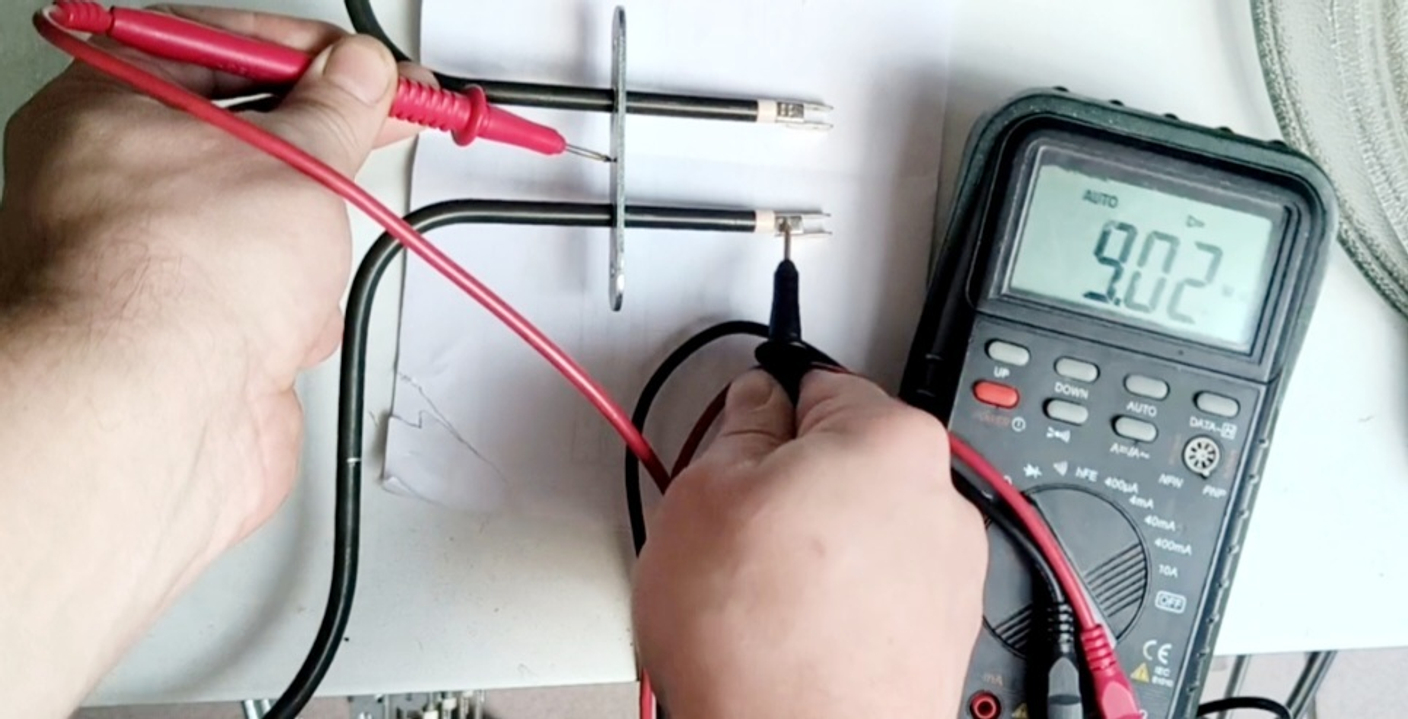

На днях пришла партия новых ТЭНов для духовок — всё как обычно. Но перед отправкой, как всегда, решили перепроверить — благо, мультиметр под рукой. И тут сюрприз: одни ТЭНы показывали нормальное сопротивление, а другие — чёткий «пробой на корпус».
Первое, что пришло в голову: «Брак! Надо возвращать поставщику». Но опыт подсказал, что это вряд ли... И вот что выяснилось.
Почему «исправный» ТЭН может показывать пробой?
Внутри любого трубчатого электронагревателя (ТЭНа) — спираль из нихрома, заключённая в металлическую оболочку. Между спиралью и корпусом — изолирующий наполнитель, чаще всего оксид магния (MgO).
Этот материал отлично справляется с изоляцией… если он сухой. Но есть нюанс: оксид магния гигроскопичен — то есть впитывает влагу из воздуха при хранении в сыром помещении, при транспортировке без герметичной упаковки или просто при длительном лежании на складе.
Когда наполнитель отсыревает, сопротивление изоляции падает — и при измерении мультиметром создаётся впечатление, что ТЭН «пробит на корпус». На самом деле это не электрический пробой, а временный эффект увлажнения.
Диагностика: мультиметр — не окончательный приговор.
Вот что важно понимать:
Обычный мультиметр не предназначен для измерения высоких сопротивлений изоляции. Он может показать «ноль» или «массу», но это не значит, что ТЭН неисправен.
Согласно ГОСТ и паспортам изделий, нормальное сопротивление изоляции ТЭНа — не менее 0,5 МОм (мегаом, а не миллиом!). Измерить такое значение корректно можно только мегаомметром при напряжении 500 В. В полевых условиях же мастера пользуются мультиметром — и получают приблизительную, часто вводящую в заблуждение картину.
Именно поэтому опытные специалисты не полагаются только на прозвонку — и вот яркий пример из практики.
Кейс из жизни: «Все три ТЭНа пробиты?»
Недавно один мастер поделился со мной такой историей.
Пришёл на вызов — духовка Electrolux через 10 минут работы выбивает автомат в электрощитке.
Хозяйка уверена: «Там что-то коротит!».
Мастер снял заднюю панель, прозвонил все три ТЭНа — верхний, нижний и конвекции.
И каждый из них показал «пробой на корпус».
Но он знал: маловероятно, чтобы одновременно вышли из строя все нагреватели.
Решил проверить иначе: включил духовку по режимам по отдельности.
Выяснилось: автомат срабатывал только при включении верхнего ТЭНа.
Заменил его — и проблема исчезла.
«Теперь я всегда проверяю работу под нагрузкой, — говорит он. — Особенно если прибор хранился во влажном месте или долго лежал без дела».
Этот случай — отличное напоминание: диагностика — это не только приборы, но и логика, опыт и комплексный подход.
Что делать, если ТЭН «сырой»?
Заводы-изготовители заранее предупреждают об этом в паспортах изделий. Вот типичная выдержка:
«Подготовка изделия к работе:
Очистить поверхность изоляторов и контактов ТЭНа.
Проверить сопротивление изоляции в холодном состоянии. Оно должно быть не менее 0,5 МОм.
Если сопротивление ниже — ТЭН необходимо просушить при температуре 120–160 °C в течение 4–6 часов.
Допускается сушка методом включения на пониженное напряжение».
Два проверенных способа сушки:
1. Термическая сушка
— Поместите ТЭН в духовой шкаф или сушильную камеру.
— Нагрейте до 120–160 °C и выдержите 4–6 часов.
— После остывания — повторно измерьте сопротивление изоляции.
2. Сушка на пониженном напряжении
— Подключите ТЭН последовательно с лампой накаливания (60–100 Вт) или через ЛАТР на 50–100 В.
— Он будет слегка тёплым — этого достаточно, чтобы влага испарилась.
— Процесс займёт 2–4 часа.
— После — снова проверьте изоляцию.
⚠️ Не включайте «сырой» ТЭН сразу в сеть 220 В!
Это может вызвать частичные разряды внутри, разрушение изоляции и даже замыкание на корпус — с риском поражения током.
Советы для складов и сервисов.
Если вы принимаете партии ТЭНов:
- Проверяйте герметичность упаковки при поступлении.
- Храните в сухом, отапливаемом помещении — влага ваш главный враг.
- Перед отправкой или установкой — просушивайте подозрительные экземпляры. Это сократит возвраты и повысит доверие клиентов.
Вывод: не списывайте на брак — сначала просушите!
Большинство «неисправных» ТЭНов с низким сопротивлением изоляции — полностью рабочие после простой сушки. Это нормальная особенность конструкции, а не дефект производства.
А если вы мастер — помните: цифры — лишь часть картины. Иногда правильный диагноз ставится не мультиметром, а здравым смыслом и опытом.
Столкнулись с похожей ситуацией?
Пишите в комментариях или задавайте вопрос — помогу разобраться и подобрать решение.
И не забывайте: новый ТЭН редко бывает бракованным — чаще он просто отсырел 😉
