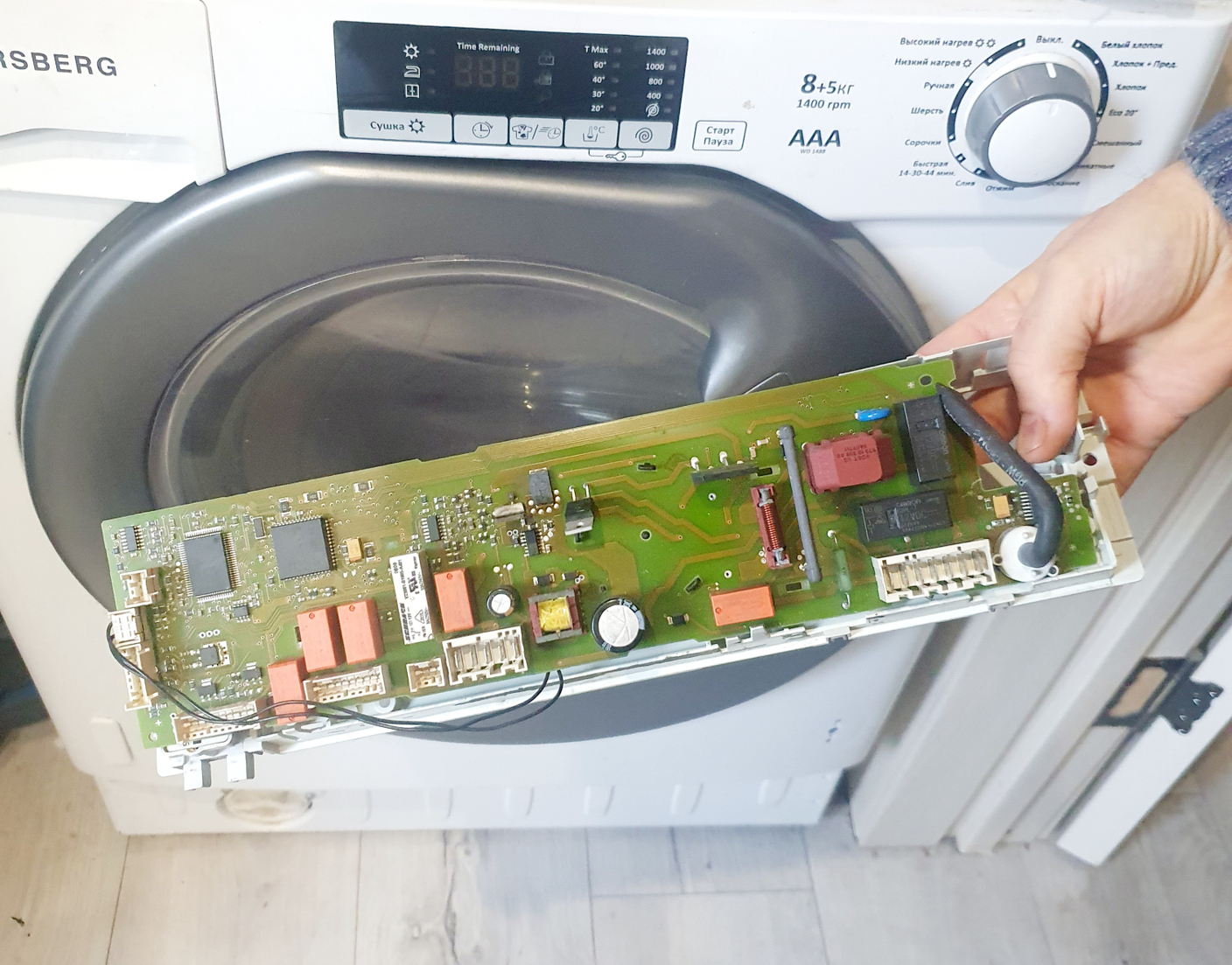

Электронные модули стиральных машин: мифы и реальность.

Электронный модуль — как зеркало: он не ломается сам, а отражает неисправность других узлов.
Если стиральная машина ведёт себя странно — зависает, глючит, выдаёт ошибки, не запускается — первое, что нужно выяснить: на каком именно этапе стирки возникает сбой и какой компонент за этот этап отвечает. Только так можно понять, действительно ли проблема в плате управления — или она лишь «реагирует» на сбой ТЭНа, клапана, мотора или датчика.

На самом деле, в реальной сервисной практике электронные модули — одни из самых надёжных компонентов в стиральной машине. Гораздо чаще ломаются именно периферийные узлы. А модуль «выходит из строя» лишь тогда, когда что-то пошло серьёзно не так — и почти всегда это следствие, а не причина.

Почем​у модули стиральных машин редко ломаются.

Многие представляют электронный модуль как «хрупкий мозг», который легко выходит из строя от малейшего скачка напряжения или капли воды. На деле — всё наоборот.

Современные модули управления спроектированы с запасом надёжности.
Производители европейских брендов (Bosch, Electrolux, Ariston, Gorenje и др.) оснащают платы:

• Входными фильтрами питания — они гасят высокочастотные помехи и сглаживают резкие перепады;
• Термозащитой и изоляцией — компоненты разнесены по зонам, чувствительная электроника защищена от влаги и нагрева;
• Диодными и варисторными цепями — они «съедают» кратковременные всплески напряжения (например, при включении ТЭНа).

В отличие от модуля, другие узлы работают в куда более агрессивных условиях:

• ТЭН постоянно контактирует с водой и накипью — со временем пробивает на корпус;
• Помпа перекачивает воду с мелким мусором, изнашивая подшипники и крыльчатку;
• Двигатель подвержен механическим и тепловым нагрузкам, особенно при дисбалансе барабана;
• Клапаны и датчики реагируют на жёсткость воды, давление, вибрацию — их ресурс ограничен.

А модуль? Он просто отправляет сигналы и принимает данные. Он не греется, не мокнет и не трётся. Его задача — управлять, а не работать «в поле».

Из практики: в моей работе за последние годы — не более 5–7% реальных неисправностей стиральных машин связаны с физическими повреждениями модуля. В остальных случаях плата либо полностью исправна, либо вышла из строя вторично — из‑за пробоя ТЭНа, короткого замыкания в насосе или замыкания проводки, вызванного влагой.

Иногда ко мне приносят модуль и уверенно заявляют: «Он сгорел — весь чёрный!». Беру обычную салфетку, протираю плату — и выясняется, что чёрный налёт — это всего лишь графитовая пыль от изношенных угольных щёток двигателя, которая попала в модуль через вентиляционные отверстия.
Сам модуль при этом — абсолютно цел. А вот изношенные щётки — да, они могут вызывать:

• прерывистое вращение барабана,
• ложные ошибки по оборотам,
• «зависания» на этапе отжима.

То есть причина странного поведения машины — в моторе, а модуль лишь фиксирует аномалию и реагирует на неё. Но если не разбираться глубже, легко списать всё на «сгоревшую плату» — и купить новую впустую.

Именно поэтому так важно не верить даже «очевидным» признакам — а проводить точную диагностику до замены модуля.

К сожалению, даже опытные мастера не всегда успевают учесть все нюансы — особенно если симптомы неоднозначны или оборудование старое. А у начинающих специалистов может просто не хватить практики, чтобы отличить следствие от причины.

Поэтому, если вам «приговорили» модуль, но на плате нет явных признаков повреждения — следов перегрева, вздутых конденсаторов, обугленных дорожек, — стоит получить второе мнение. Это может сэкономить не только деньги, но спасти саму стиральную машину.

Как правильно подбирать модуль: только по сервисной документации.

Казалось бы, логично — снял старую плату, посмотрел номер на наклейке и заказал такую же. Иногда это действительно работает: по артикулу с наклейки на модуле управления удаётся найти совместимую замену. Но не всегда, и вот почему.

Во-первых, не все производители указывают на плате реальный номер запчасти. Чаще на наклейке можно увидеть:

внутренний код завода-изготовителя самой платы (а не стиральной машины),
номер ревизии печатной платы (PCB),
штрихкод, который ничего не говорит о совместимости.
То есть номер с платы — не гарантия правильного подбора. Он может помочь, но только как дополнительный ориентир.

Во-вторых, и это гораздо важнее: модуль может требовать определённой прошивки, залитой под конкретную модель и даже серийный номер машины. Например:

При подборе модуля на CANDY в сервисной документации чётко указано: «с прошивкой» или «без».
Для Ariston и Indesit прошивка привязана к полному заводскому номеру (обычно 10–12 цифр на шильдике корпуса). Без него модуль либо не запустится, либо будет работать с ошибками.
Именно поэтому правильный подбор — это не просто «найти похожую плату», а:

Взять полный модельный и серийный номер со шильдика стиральной машины (а не с самой платы!),
Сверить его с официальной сервисной документацией (ESD, ETK, WIS и др.),
Уточнить в каталоге: нужна ли прошивка, и если да — какая именно,
Убедиться, что поставщик загрузил её перед отправкой (особенно для Ariston/Indesit).
Я не раз сталкивалась с ситуациями, когда клиент привозил «точно такой же» модуль, заказанный по номеру с платы, — а машина после установки либо не включалась, либо выдавала ошибку F06, F12 и т.п. Причина? Несоответствие прошивки. А замена прошивки «на месте» возможна далеко не всегда — нужны специальные программаторы и доступ к закрытым базам.

Поэтому мой совет простой: доверяйте не наклейке, а документации. Даже если модуль внешне идентичен — без правильной прошивки он может оказаться дорогим кирпичом.

Прошивка: почему «модуль не подошёл» — частая ошибка.

Даже если вы точно подобрали модуль по каталогу, это ещё не гарантия, что он заработает сразу после установки. Всё дело в прошивке — программном «мозге» платы.

• В стиральных машинах Bosch и Siemens модули, как правило, уже прошиты на заводе под конкретную модель. Их можно устанавливать «как есть» — дополнительных действий не требуется.
• А вот в технике Ariston, Indesit, а также некоторых моделях Candy и Whirlpool, новый модуль часто поставляется без прошивки или с «заготовкой», которую нужно активировать под вашу машину.

Если прошивку не залить — плата либо вообще не запустится, либо начнёт выдавать странные ошибки: F08, F12, зависания, отказ в режиме отжима и т.д. И внешне всё выглядит так, будто «модуль бракованный».

Важно: прошивка должна быть выполнена до установки — специалистом в сервисе или продавцом по вашему запросу. Установка «голой» платы в машину без прошивки — почти всегда пустая трата времени и риска для самой платы.

И вот главная ловушка:
Покупка модуля «вслепую» — без уточнения, нужна ли прошивка и будет ли она сделана — это прямой путь к получению «кирпича» за 12–18 тысяч рублей.
Особенно если вы заказываете напрямую через маркетплейсы или у поставщиков без технической поддержки.

Поэтому всегда уточняйте:

«Этот модуль уже прошит под мой серийный номер, или его нужно заливать отдельно? Если да — вы сделаете это перед отправкой?»

Если ответа нет или он неясный — лучше поискать другого поставщика. Надёжность начинается с точности.

Хотя электронный модуль — один из самых надёжных узлов, всё же бывают ситуации, когда он выходит из строя по-настоящему. И почти всегда это связано не с «внутренним браком», а с внешними факторами, которые можно было бы предотвратить.

1. Скачки напряжения в сети

Особенно опасны резкие всплески — например, при включении/выключении мощных потребителей в доме или грозовых разрядах.
Если стиральная машина подключена без стабилизатора или сетевого фильтра, импульс может пройти через входные цепи и пробить защитные компоненты модуля. Чаще всего страдает силовая часть — реле, симисторы, диодные мосты.

2. Попадание влаги или конденсата

Это одна из самых частых «непрофессиональных» причин.
Силовой модуль в большинстве моделей расположен в нижней части корпуса, часто сбоку. Если:

• засорился дренажный насос,
• протек ТЭН,
• образовался конденсат из-за перепадов температур (например, машина стоит в неотапливаемом помещении),

— влага может скапливаться и медленно подтекать к плате. Следов влаги при этом может не быть — всё высохло к моменту диагностики, но дорожки уже повреждены.

Особенно печально, когда люди сами пытаются «починить» машину и кладут её на бок для доступа к насосу или шлангам. Из заливного клапана или патрубков может вылиться вода прямо на модуль. После этого машину ставят обратно, подключают к сети — и в момент включения происходит мгновенный пробой. Ни следов, ни запаха — просто «не включается».

3. Короткое замыкание в нагрузке

Модуль управляет мощными узлами: ТЭНом, мотором, насосом, клапанами.
Если, например, ТЭН пробивает на корпус («на массу»), ток может пойти не по заданному пути, а через цепи управления. В результате — сгорает выходной ключ или реле на плате. То же самое может случиться при замыкании обмотки мотора или помпы.

4. Внутренние дефекты — редкость

Износ электролитических конденсаторов, микротрещины в пайке, заводской брак — такие случаи встречаются крайне редко и, как правило, проявляются в первые месяцы эксплуатации. Если машине больше года — скорее всего, модуль вышел из строя вторично, из-за одной из причин выше.

Важный вывод: если модуль действительно повреждён — нельзя просто заменить его и уйти. Нужно обязательно найти и устранить первопричину, иначе новый модуль повторит судьбу старого — иногда уже в первый же цикл стирки.

Риски при покупке модуля «под заказ».

Управляющие модули — это не фильтры, не патрубки и даже не ТЭНы. Их просто нет на складах в «запасе» — и не потому, что их мало, а потому что модификаций стиральных машин даже внутри одного бренда — тысячи. У каждой может быть своя прошивка, распиновка, алгоритм работы.

Поэтому модули привозят под конкретный заказ и под конкретную машину — по её полному серийному номеру. А раз деталь заказная, то:

Вернуть её нельзя, особенно если:
— она уже была прошита под вашу модель,
— выполнена индивидуальная настройка,
— вскрыта упаковка или плата хотя бы кратковременно устанавливалась в машину.
Это стандартная политика всех крупных поставщиков и производителей: такие компоненты считаются товаром под заказ, а значит — не подлежат обмену и возврату.

И здесь возникает серьёзная проблема:
если мастер ошибся в диагнозе и уверенно заявил: «Модуль сгорел», — а на самом деле причина в ТЭНе, помпе или датчике уровня, — убытки несёте вы, а не он.
Мастер может исчезнуть после оплаты, а вы останетесь с дорогой платой, которая вам не нужна… и которую нельзя вернуть.

Как себя защитить?
Требуйте письменное заключение о неисправности.
Профессионал не откажет:
«Модуль неисправен. Подтверждено визуальным осмотром, измерением цепей и проверкой всех нагрузок. Рекомендуется к замене».

Не верьте «на глаз» — проверяйте измерениями.
Даже базовый мультиметр покажет:
Сопротивление ТЭНа: норма — 20–30 Ом. Если «бесконечность» — обрыв, если «ноль» — КЗ.
Наличие пробоя между фазой и корпусом ТЭНа (должно быть бесконечное сопротивление!).
Отсутствие КЗ на выходах модуля — при отключённых нагрузках.
Обращайтесь только к проверенным специалистам с гарантией диагностики.
Если мастер говорит: «Да, это модуль — ставьте, и всё заработает», но не проверяет сопутствующие цепи, — это красный флаг.
Надёжный техник всегда задаст вопросы:
«А вы проверяли, не бьёт ли ТЭН на корпус?»
«Давайте сначала отключим мотор — посмотрим, останется ли ошибка?»

Помните: модуль — самая дорогая «жертва» в цепочке неисправностей.
Не спешите его заказывать.
Лучше потратить лишний час и пару тысяч на честную диагностику, чем десятки тысяч — на деталь, которая потом окажется вам не нужна.

Заключение.

Когда стиральная машина «глючит» — не включается, зависает, выдаёт странные ошибки, — первая мысль часто: «С мозгами что-то не так».
Но на деле «дорогая деталь ≠ причина поломки». Электронный модуль — это не источник проблем, а реакция на них. Он лишь отражает сбои в других узлах: ТЭНе, моторе, клапане, датчике…

Перед тем как заказывать модуль, обязательно убедитесь:

• причина неисправности точно установлена,
• виновный узел уже отремонтирован или готов к замене,
• диагноз подтверждён измерениями, а не предположениями.

Иначе новый модуль может сгореть в первые же минуты работы — и вы останетесь без денег, без стирки и с двойной поломкой.

Если сомневаетесь — не гадайте.
Просто пришлите:

• фото шильдика со всей информацией (модель, серийный номер),
• код ошибки (если есть),
• описание, на каком этапе машина «зависает».

Помогу бесплатно разобраться — до покупки, до заказа, до установки.
Потому что лучше потратить пять минут на уточнение, чем много тысяч — на деталь, которая окажется бесполезной.

Чек-лист: «5 шагов перед покупкой модуля управления»

✅ 1. Убедитесь, что проблема именно в модуле
— Проверьте ТЭН, мотор, помпу, клапаны мультиметром.
— Убедитесь, что нет пробоя на корпус, обрыва или КЗ.
— Отключите подозрительные узлы — ошибка исчезла? Значит, виноват не модуль.

✅ 2. Сверьтесь с официальной сервисной документацией
— Подбор только по полному модельному и серийному номеру со шильдика стиральной машины.
— Не ориентируйтесь на номер с самой платы — он может быть неверным или неполным.

✅ 3. Уточните, нужна ли прошивка
— Для Ariston, Indesit, Candy и др. — почти всегда требуется прошивка под ваш серийный номер.
— Для Bosch/Siemens — обычно идёт с завода, но тоже уточните!
— Убедитесь, что поставщик зальёт прошивку до отправки.

✅ 4. Получите письменное подтверждение диагноза
— Хороший мастер или сервис укажет: что проверялось, какие измерения сделаны, почему модуль признан неисправным.
— Без этого — не заказывайте.

✅ 5. Убедитесь, что первопричина устранена
— Если модуль сгорел из-за пробоя ТЭНа, а ТЭН не поменяли — новый модуль сгорит снова.
— Замена модуля — последний шаг, а не первый.

💡 Сомневаетесь? Присылайте модель, фото шильдика и описание симптомов — помогу понять, нужен ли вам модуль на самом деле.
